개요
최대. X축 이동(베드): 80"(2000mm)
최대. Z축 이동: 10"(250mm)
전원 옵션:
유압(표준)
서보(옵션)
CNC(옵션)
공압식(옵션)
건설
기계
전원 장치
수력 시스템:
주로 Itay SAMHYDRAULIK BG100 유압 모터, 고압 호스, 신속 커플링, 21.5KW 출력의 3개 출력 유압 스테이션으로 구성되며 유압 유량은 60L/분이며 다양한 주 전압 208 - 230V, 380V에서 사용할 수 있습니다. , 415V 및 480V, 6인치(152.4mm) 우레탄 바퀴와 견고한 유압 구성품으로 제작된 견고한 프레임으로 현장에서 안정적인 작동이 가능하며, 원격 패널을 사용하면 좁고 비좁은 공간에서도 쉽게 작동할 수 있습니다.
모터 모델 매개변수 테이블:
공압 전원 시스템:
공압 장치는 일부 폭발 방지 현장 가공 위치에 가장 안전하고 가벼운 옵션이며 Panasonic 공압 모터, 공기 필터 및 공압 모터 장착 플레이트로 구성됩니다. 밀링 헤드의 경우 전력은 3.7kw, 공기 공급은 3.56m³/min, 공기 압력은 6-8 bar. 자동 공급의 경우 0.89kw, 1.3m³/min, 6-8 bar .
|
|
스핀들의 회전 |
자동 공급 |
|
공군력 |
3.7KW |
0.89KW |
|
공기압 |
6-8 바 |
6-8 바 |
|
급기 |
3.56m³/분 |
1.3m3/분 |
서보 전원 시스템:
이 Panasonic 서보 장치는 크기에 비해 출력이 높고 조용한 작동, 고효율, 높은 관성 토크 비율 및 높은 가속도 측면에서 우수하며 현장 가공을 위한 신뢰할 수 있는 동력 구동 장치입니다.
스핀들 헤드
당사의 유압 모터, 공압 모터 및 서보 모터와 호환되는 스핀들 헤드의 모든 모델은 디지털 판독값이 최대 0.01mm의 정확도로 표시될 수 있으며 측면 리드 스크류는 150-200mm의 정확도로 이동을 제공합니다. .
NT40:
NT40에는 직경 160mm의 커터가 기본으로 제공되며, 최대 조립 커터 직경은 200mm, 수직 스트로크는 150mm입니다.
NT50:
NT50에는 직경 250mm 커터가 표준으로 제공되며, 최대 조립 커터 직경은 300mm, 수직 스트로크는 200mm입니다.

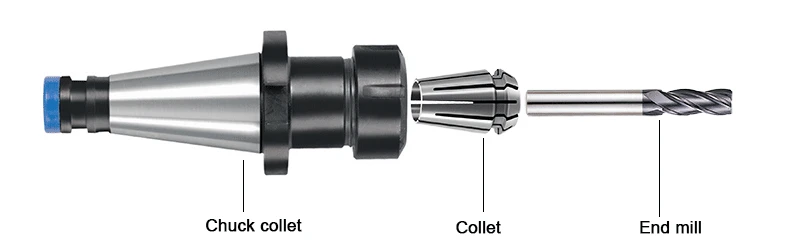

밀링 커터 조립:
엔드밀 콜릿 척, 콜릿, 초경 엔드밀, 페이스 밀링 커터, 페이스 밀 홀더를 포함한 엔드밀 및 페이스 밀이 표준으로 제공됩니다.
장점
- 기계가 다양한 특수 교환 가능 밀링 구성을 가질 수 있도록 하는 모듈형 설계는 각 작업의 특정 요구 사항을 충족하도록 준비될 수 있습니다.
- 휴대성과 높은 정확도로 인해 분해가 불가능하거나 극도로 어려운 작업에 이상적인 수리 및 가공 도구입니다.
- 표준 유압 동력 장치는 기계에 강력한 성능을 제공하여 가공 효율성과 정밀도를 높입니다.
- 다양한 장착 옵션(볼트, 스위치 마그네틱, 체인 포함)과 사용자 친화적인 운영 체제를 통해 작동 난이도와 오류 가능성을 줄입니다.
명세서
|
LMC3000 라인 밀링 머신 |
|||
|
범주 |
안건 |
LMA3000 |
|
|
뇌졸중 |
X축(자동) |
3000mm |
|
|
Y축(자동) |
400mm |
||
|
Z축(수동) |
250mm |
||
|
자동 공급 |
유압 |
20L/분 |
|
|
영적인 |
0.89KW, 1.10m³/분 |
||
|
이송 속도 |
35-1000mm/분 |
||
|
밀링 스핀들 |
유압 |
18.5KW, 60L/분 |
|
|
영적인 |
3.7KW, 2.69m³/분 |
||
|
스핀들 테이퍼 |
NT40 또는 NT50 |
||
|
최대 커터 직경 |
160mm(NT40) 또는 250mm(NT50) |
||
|
스핀들 RPM |
유압: 0-740 / 공압: 0-650 |
||
|
전원 시스템 |
유압 스테이션(표준) |
21.5KW |
|
아프리카와 유럽의 프로젝트
- 휴대용 크로스 메탈 라인 밀링 머신은 교량, 파이프라인, 발전소 및 산업 시설과 같은 다양한 유형의 인프라를 수리하고 유지 관리하는 데 사용할 수 있습니다. 예를 들어, 손상된 부분이 있으면 손상을 제거하거나 키 홈을 만들거나 표면 결함을 수정할 수 있습니다. 이렇게 하면 수리를 위해 가져갈 필요 없이 중요한 구조물을 좋은 상태로 유지할 수 있습니다.
- 아프리카는 광물 자원이 풍부하고, 광산 산업이 경제에 큰 역할을 합니다. 이러한 휴대용 밀링 머신은 광산 작업에서 장비를 수정하고, 손상된 부품을 수리하거나, 특수 용도에 맞는 정밀한 슬롯과 홈을 만드는 데 사용할 수 있습니다.
- 아프리카의 석유 및 가스 산업에는 장비 유지 관리 및 개조가 필요합니다. 이러한 휴대용 밀링 머신은 밸브, 플랜지 및 기타 중요한 구성 요소를 고정하여 제대로 작동하고 누출을 방지하는 데 도움이 됩니다.
- 아프리카와 유럽의 제조 및 제조에는 자동차, 항공우주, 기계 등이 포함됩니다. 이러한 휴대용 밀링 머신은 금속 부품에 홈, 슬롯 또는 키홈 생성, 부품 수정 또는 손상된 표면 수리와 같은 정밀 가공 작업에 사용할 수 있습니다.
- 아프리카에서는 건설 산업이 호황을 누리고 있으며 이러한 휴대용 밀링 머신은 건설 프로젝트 중에 현장에서 금속 부품을 수정하거나 맞춤화하는 데 사용할 수 있습니다. 여기에는 패스너용 슬롯 생성, 프리캐스트 요소 수정, 손상된 금속 구조물 수리 등이 포함될 수 있습니다.
